4343复合铝板冲压工艺

　　4343复合铝板冲压工艺分析

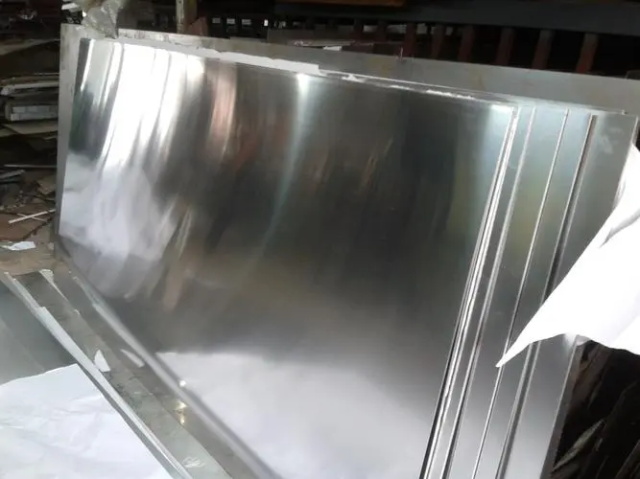

　　4343复合铝板通常以4343铝合金为表层，3003铝合金为芯层，通过热轧复合工艺形成冶金结合。这种结构结合了4343铝合金的优异焊接性能与3003铝合金的高成形性，广泛应用于散热器、水箱、冷凝器等热交换器领域。其冲压工艺需兼顾材料特性与产品要求，核心要点如下：

　　一、材料特性对冲压工艺的影响

　　焊接性能与表面处理

　　4343铝合金表层含硅量较高(约6.8%-8.2%)，显著提升钎焊性能，但冲压时需避免表面划伤，否则易在焊接过程中形成缺陷。因此，模具表面需抛光至镜面级(Ra≤0.2μm)，并采用镀铬或氮化处理以减少摩擦。

　　成形性与回弹控制

　　3003芯层提供良好延展性(延伸率≥12%)，但4343表层硬度较高(HV≥60)，导致整体回弹量比单一3003铝板大15%-20%。工艺设计时需预留补偿余量，并通过模面补偿技术(通常需2-3次修正)抵消回弹。

　　包覆率与力学性能

　　包覆率(表层厚度占比)直接影响冲压性能。例如，4343/3003/4343三层复合板(总厚度1.0mm，表层各占10%)的抗拉强度可达180-205MPa，适合深冲工艺;若包覆率过高(如表层占20%)，则需降低冲压速度以防止开裂。

　　二、关键冲压工艺参数

　　拉延工艺

　　压力机选择：优先采用伺服压力机，其滑块速度可控制在125-300mm/s，比传统机械压力机降低50%以上，减少材料流动过快导致的开裂风险。

　　压边力控制：通过气垫或氮气缸提供稳定压边力，避免局部起皱。例如，冲压散热器翅片时，压边力需根据板料厚度动态调整(0.5mm板料需20-30kN)。

　　拉延筋设计：采用分段式拉延筋，靠近模具圆角处筋高降低20%，以减少材料流动阻力。

　　修边与翻边

　　修边角度：刃口间隙控制在板料厚度的8%-10%(如0.8mm板料间隙为0.064-0.08mm)，并采用斜刃修边(角度3°-5°)以减少毛刺。

　　翻边工艺：外板翻边高度公差需控制在±0.1mm以内，翻边圆角半径建议为板料厚度的1.5倍(如0.8mm板料对应R1.2mm)，以避免“桔皮”缺陷。

　　包边工艺

　　采用滚轮包边技术，包边回弹量比传统模具包边减少30%-40%。包边路径需通过计算机仿真优化，确保各点压力均匀(建议压力范围15-20MPa)。

　　三、工艺优化与质量控制

　　仿真技术应用

　　通过AutoForm或Dynaform等软件模拟冲压过程，重点分析起皱(如散热器进水管区域)和开裂(如水箱盖圆角处)风险。仿真参数设置需考虑：

　　摩擦系数：4343铝板与模具间取0.18-0.22(高于钢板0.125-0.15);

　　材料模型：采用各向异性硬化模型(如Hill48或Barlat89)以准确预测成形极限。

　　模具设计要点

　　压边圈型面：采用“蝴蝶翅”设计理念，即中间区域型面随零件形状，边缘区域逐渐过渡为平面，以平衡拉深高度。

　　排气系统：在模具型腔内设置直径0.5-1.0mm的排气孔，间距50-100mm，防止冲压时空气滞留导致表面缺陷。

　　后处理与检测

　　清洗工艺：冲压后需采用中性清洗剂(pH值7-8)超声波清洗，去除表面油污和铝屑，避免影响焊接质量。

　　检测标准：依据GB/T 3198-2020检测厚度公差(如0.8mm板料公差±0.05mm)，采用CMM(三坐标测量机)检测关键尺寸(如散热器流道间距公差±0.03mm)。

　　四、典型应用案例

　　以新能源汽车水冷板为例，其冲压工艺流程为：

　　落料：采用激光切割或精密剪板机，确保板料边缘平整度≤0.1mm;

　　拉延：在伺服压力机上完成，拉延深度可达80mm(如直冷板结构);

　　修边冲孔：使用高速数控转塔冲床，冲孔精度±0.05mm;

　　钎焊前处理：通过喷砂(粒度80-120目)增加表面粗糙度，提升钎料润湿性;

　　装配焊接：采用NOCOLOK®钎剂(氟铝酸钾复合盐)进行气氛保护钎焊，焊接强度可达母材的80%以上。
